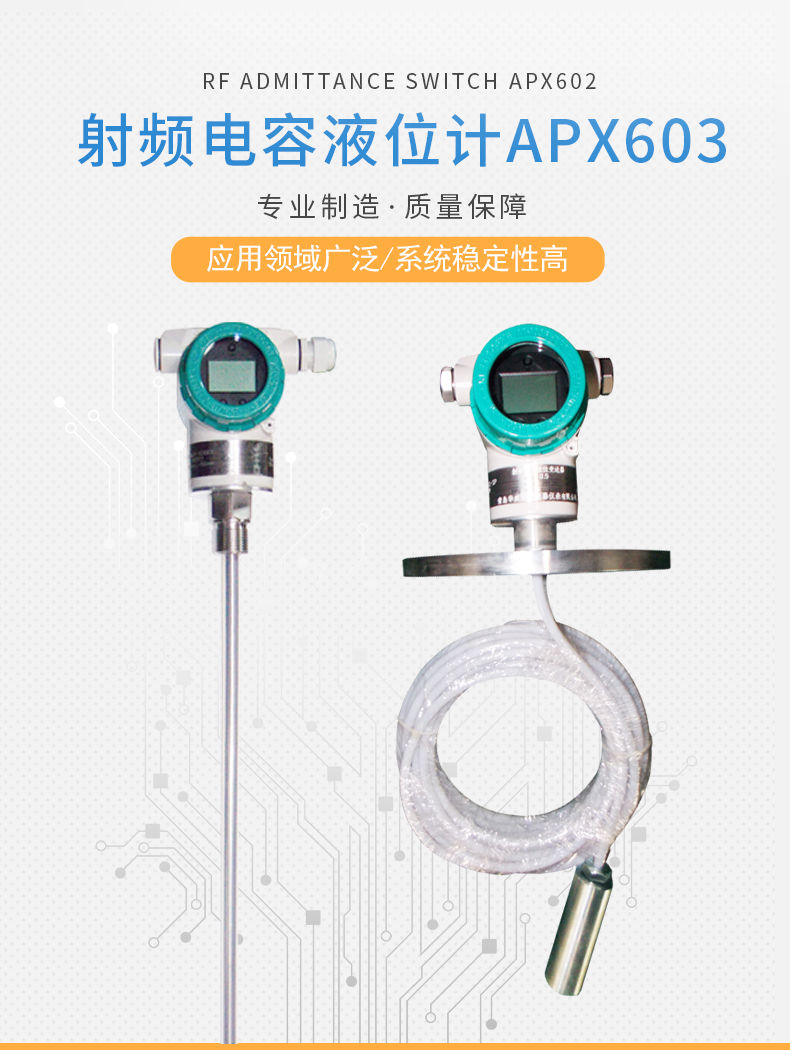

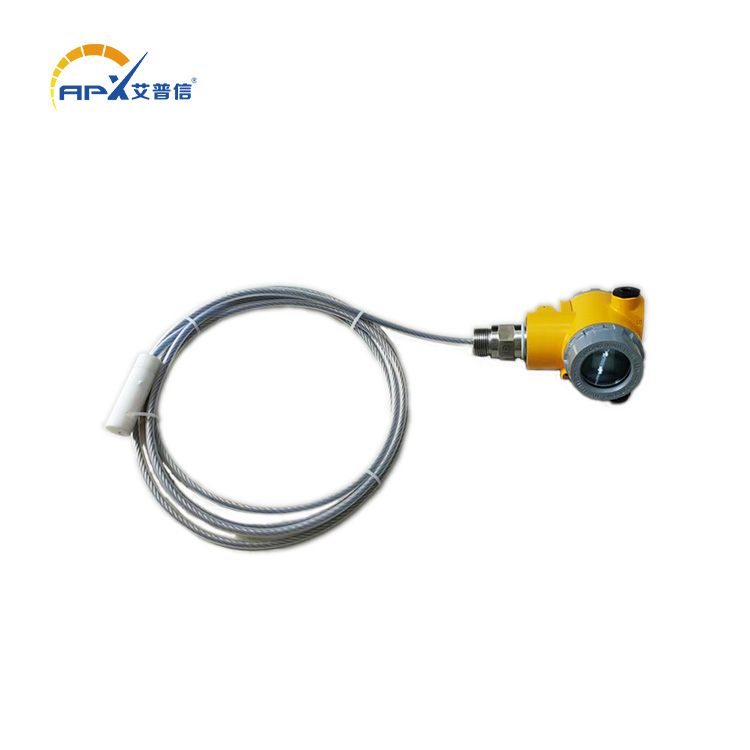

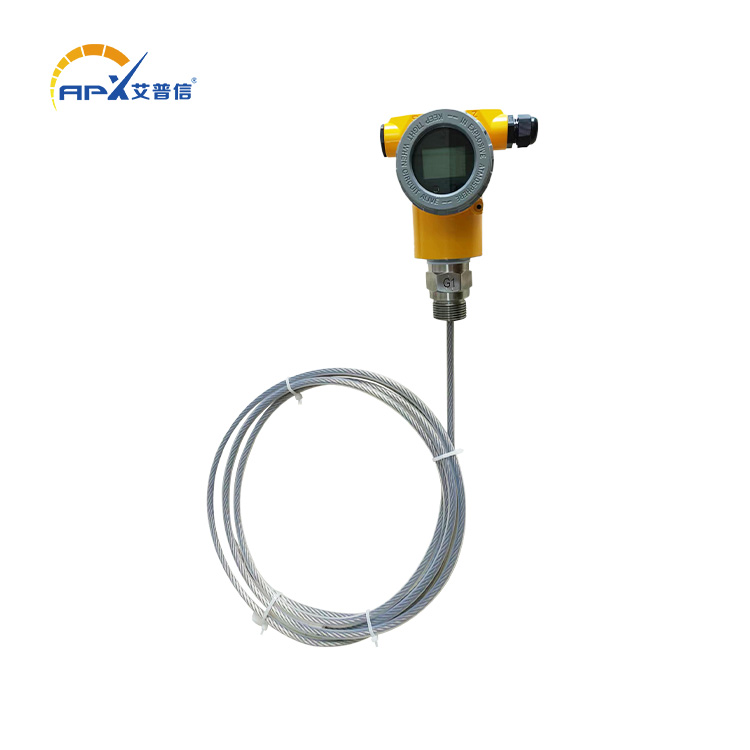

APX603射頻電容液位計
- 產品簡介
電話：13863706553
地址：山東省濟寧市任城區中南高科運河新城慧谷1期
一、概述
電容液位計電子線路采用了抗粘附電路，可以在探測真實物的同時，清除粘附和懸掛在探頭周圍的假物位信號影響。工作原理是基于射頻（R F）電容技術。將一個無線電頻率施加在探頭上,通過連續分析,確定由周圍環境造成的影響。因所有材料均具有介電常數， 而且其導電率都不同于空氣，當探頭與材料接觸時由于微小電容量偏移所反映的總阻抗發生變化。因?yàn)橥姷奶筋^和容器壁構成電容器的二塊極板，探頭的絕緣體和周圍空氣成為介電材料， 當空氣（ 其介電常數為1 . 0） 被任何其它材料（ 介電常數> 1）置換時，電容值的變化造成了阻抗的變化。這一影響被電路測量后，再與由靈敏度設備設置(電路)建立的參考基準相比較。
該產品可檢測任何工藝物料，例如：精練油、汽油、導電泥漿等。
二、技術說明

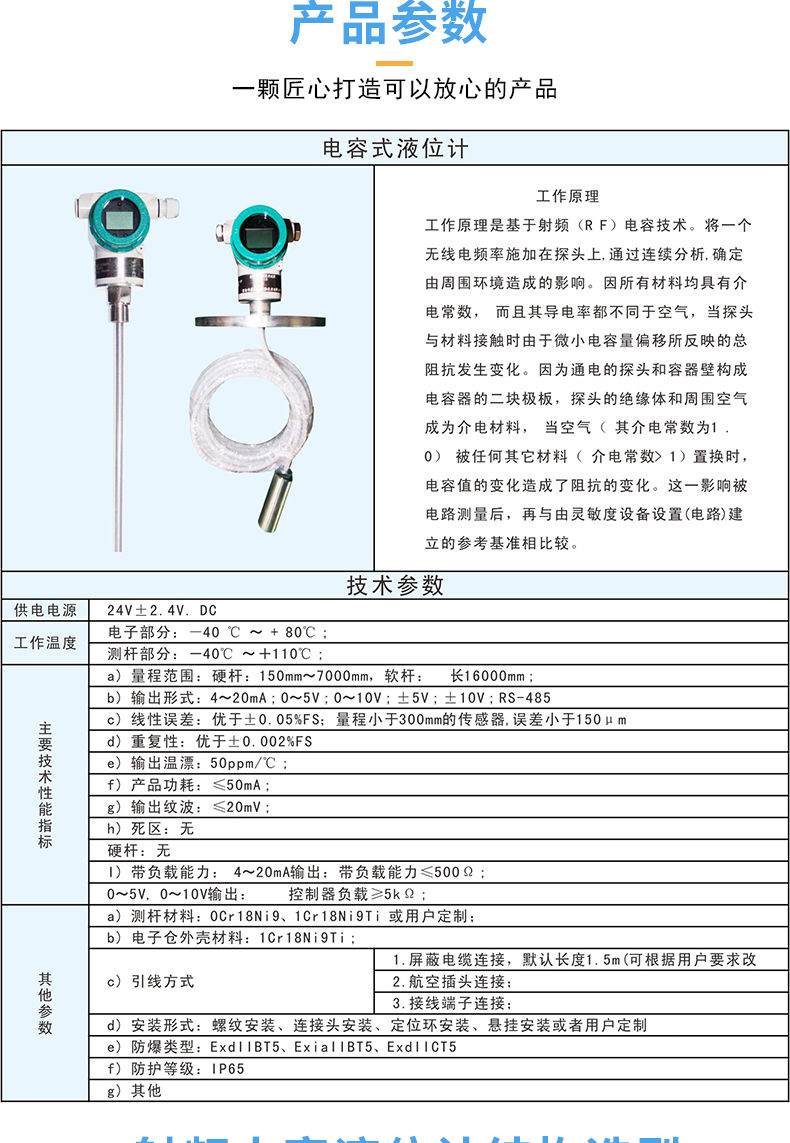

1、技術參數
物料溫度：-184℃～260℃
電路耐溫：-40℃～80℃
感 應 度：0.5pf
失電保護:高低模式,現場可調
電源:24VDC
輸出:4～20mA
外殼:IP65,鑄鋁外殼
三、安裝
1、檢查
電容液位計系列探頭是分開包裝的，或整體包裝，二者兼有。
注意：探頭必須妥善處理，絕對不允許讓探頭與粗糙或有尖口的表面接觸，這樣會劃破探頭的涂層。一旦涂層被劃破，探頭將無法再工作。
2、安裝
電容液位計在出廠之前已經進行了預調， 預調的數據已經根據您的定購要求而定。

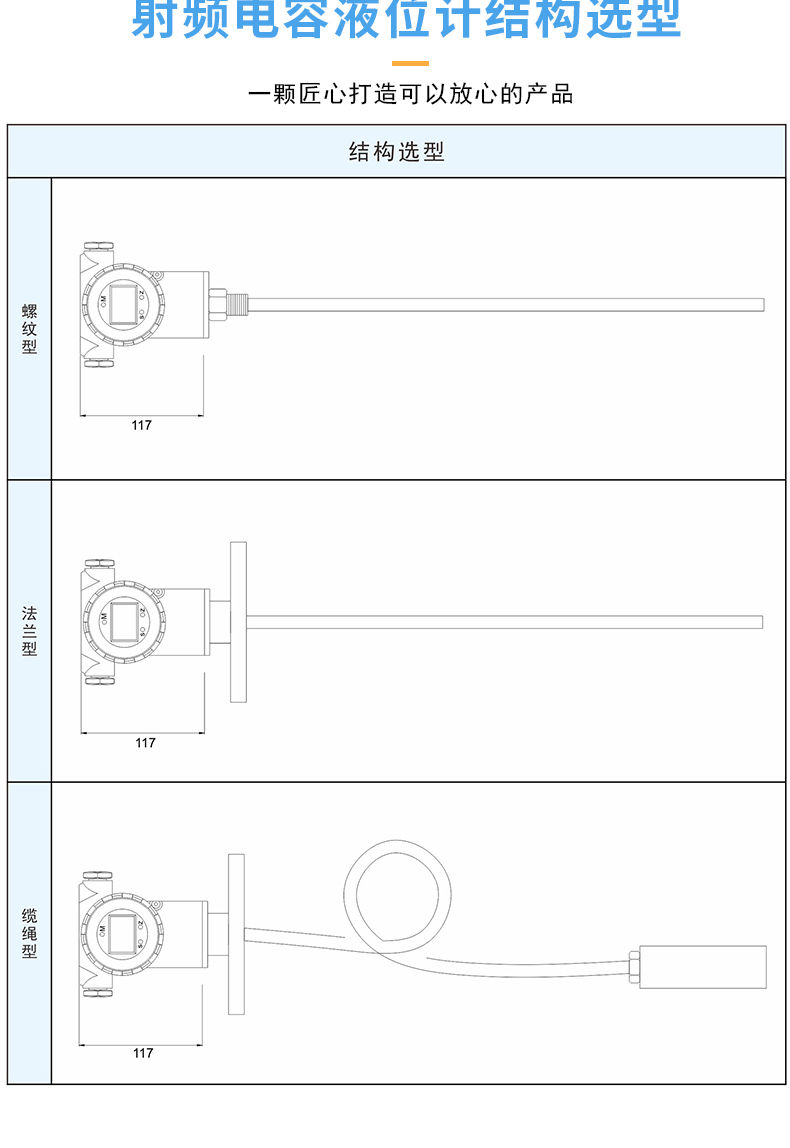

探頭通過法蘭或N P T螺紋安裝。

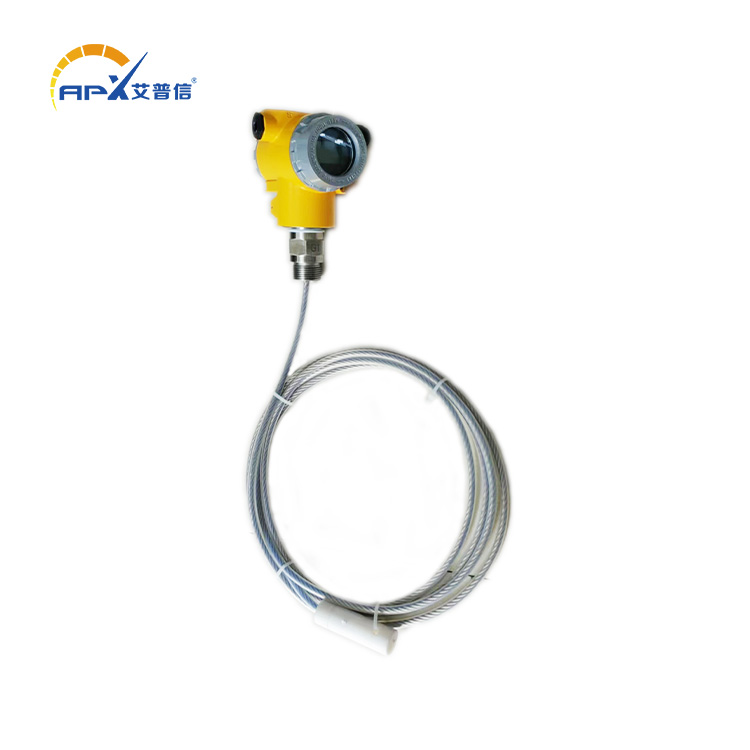

纜式探頭在底部有湍流或絞絆的地方，必須縛住探頭頭部的吊重處或在貯罐的底部安裝一彎鉤。

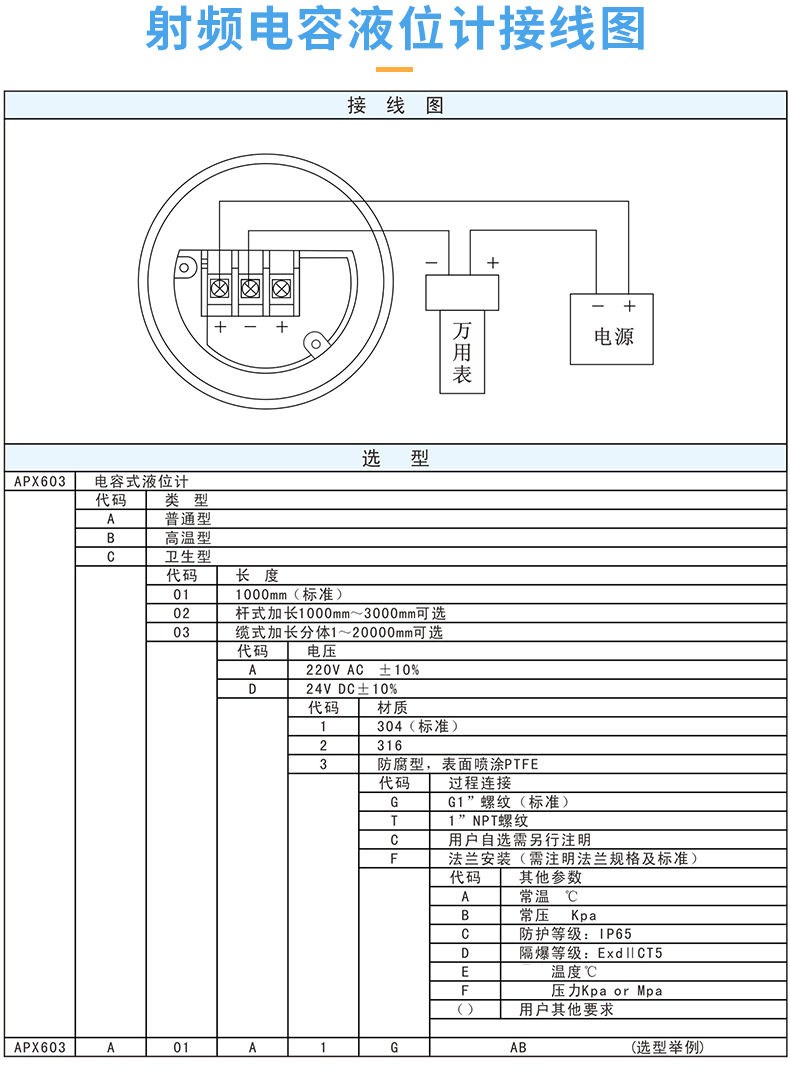

旋開儀表外殼，并將信號線穿過出線孔，留出足夠長的線，接在接線端子上面，見接線圖。確保極性正確。
