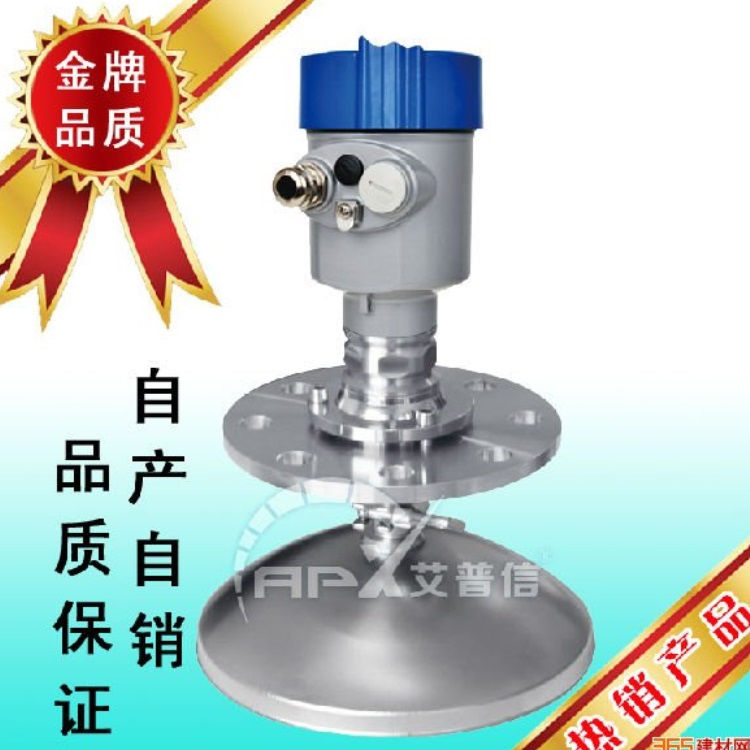

高頻雷達料位計是先進的雷達式物位測量儀表，測量距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表適用于固體料、過程容器或強粉塵易結晶、結露場合。天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
高頻雷達料位計粉料測量須知：
1、非接觸式雷達料位計避免安裝在半球形或拋物形的容器頂部的中心位置。在這些情況下，聚集返回到天線的多次反射的能量可能會超過介質表面直接反射的能量。當安裝在頂部的中心位置時，除了產生間接回波，還會受到多次回波的影響，多次回波可能比真正的回波的幅值還大，因?yàn)?，頂部可以聚集多個回波。解決方法是使用首波算法和降低回波閾值曲線的設定值。當容器物位降低時，就會看到回波圖形出現兩個很接近的波峰。當這種情況發生時，雷達料位計就不能準確地穩定地標識回波的位置，甚至在物位變化時，物位的讀數也可能波動，解決方案是：使用首波算法和降低回波閾值曲線的設定值或者更換儀表的安裝位置。
2、一個雷達料位計安裝在一個平頂容器的頂部中間位置時，會接收到第一回波和可能從側壁路徑返回的間接回波，這取決于容器的高度和直徑，安裝位置處于中間位置適用于量程小或大直徑容器，但對于窄、高容器可能會出現上述故障情況。
3、避免把位置安裝在太靠近罐（倉）壁的位置。最佳的選擇就是任何罐（倉）直徑的1/4～1/6處的位置（離罐壁）。在罐壁經常會安裝有立管、帶螺紋的管嘴或人孔蓋。在人孔上安裝時一定要遵循偏離中心位置的安裝原則。
4、天線的選擇必須配導波管。天線的底部必須在導波管的末端以下伸入容器內至少10mm，這一措施可以消除干擾。
5、避免儀表安裝的地方太接近物料的加料口，同樣，也不能把儀表安裝在加料口和粉塵收集口之間，以免落料粉塵干擾。安裝位置遵循10：1的原則，傳感器需要安裝在離罐（倉）壁十分之一罐（倉）高的位置。例如：如果罐（倉）高10米，那么安裝雷達儀表時要離開容器壁1m（同時滿足罐（倉）直徑的1/3～1/4處的位置（離管壁））。
6、由于測量介質揚起的粉塵，會粘結在喇叭口，影響測量精度，因此，需要采用帶吹掃裝置的天線式雷達料位計經常進行吹掃。在訂貨時應向廠商說明。
